Bareiss BAROFIX 4 | Otomatik O-ring Konumlandırma Cihazı
Bareiss BAROFIX 4 | Otomatik O-ring Konumlandırma Cihazı Genel Özellikleri
- Tek ve Çift Nokta Ölçüm Seçenekleri: Kullanıcılar, DTE II kontrol konsolu üzerinden tek veya çift nokta ölçüm modları arasında seçim yapabilirler. Bu esneklik, O-ring'in bir veya her iki tarafında ölçüm yapılmasına olanak tanır.
- Kolay Ayar Süreci: Ölçüm cihazı değiştirildiğinde, indenter ucu ile lazer ışını arasındaki mesafenin ayarlanması gerekir. BAROFIX 4, bu ayarı otomatikleştirerek kullanıcı hatalarını önemli ölçüde azaltır.
- Yüksek Hassasiyetli Lazer: Numunenin doğru ölçüm konumunu belirlemek için entegre yüksek hassasiyetli bir lazer içerir.
- Kalınlık Ölçümü: BAROFIX 4, digi test II'ye yardımcı olarak masa yüzeyi ile numune yüzeyi arasındaki mesafeyi ölçer. Bu mesafe, numunenin yüksekliği veya kalınlığı olarak yorumlanır.
- Tek Tuşla İşlem: Karmaşık işlevleri tek bir düğme arkasında basitleştirerek, kullanıcıların her adımı manuel olarak gerçekleştirmesine gerek kalmadan işlemleri başlatmasına olanak tanır.
- Otomotiv Endüstrisi
Motor contaları ve sızdırmazlık elemanlarının hassas sertlik testleri için idealdir.
- İlaç Sektörü
Tıbbi cihazlarda kullanılan küçük O-ring'lerin kalite kontrolünde kullanılır.
- Kauçuk ve Plastik Üretimi
Küçük ve hassas kauçuk parçaların sertlik ve kalınlık ölçümlerinde yüksek doğruluk sağlar.
Bareiss BAROFIX 4 | Otomatik O-ring Konumlandırma Cihazı Teknik Özellikleri
| Özellik | Değer |
|---|---|
| Cihaz Tipi | O-ring konumlandırma ünitesi |
| Kontrol Sistemi | Dijital motor kontrollü, mikroprosesör destekli |
| Konumlandırma Hassasiyeti | ±0.01 mm |
| Uyumluluk | Bareiss DigiTest II ve diğer sertlik cihazları |
| Malzeme Uyumu | O-ring, conta, elastomer halka |
Bareiss BAROFIX 4 | Otomatik O-ring Konumlandırma Cihazı Sıkça Sorulan Sorular
1. BAROFIX 4 hangi cihazlarla uyumludur?
BAROFIX 4, Bareiss'in Digi Test II sertlik test sistemiyle uyumludur.
2. Cihazın kurulumu için özel bir beceri veya araç gerekir mi?
Hayır, BAROFIX 4'ün kurulumu araç gerektirmez ve özel bir beceriye ihtiyaç duymaz. Cihaz, digi test II masasının üzerine yerleştirilir ve vidalar sıkılarak sabitlenir.
3. Kalınlık ölçümü nasıl gerçekleştirilir?
BAROFIX 4, masa yüzeyi ile numune yüzeyi arasındaki mesafeyi ölçerek numunenin kalınlığını belirler.
4. Tek ve çift nokta ölçüm modları arasında nasıl geçiş yapılır?
DTE II kontrol konsolu üzerinden basit bir ayarla tek veya çift nokta ölçüm modları seçilebilir.
BAROFIX 4 Kullanım Talimatı
Bareiss BAROFIX 4, O-ring’lerin sertlik testi öncesinde en doğru şekilde konumlandırılması amacıyla tasarlanmış otomatik bir sistemdir. Manuel müdahaleye gerek kalmadan parçayı merkezleyerek ölçüm tekrarlanabilirliğini artırır.
1. Kurulum ve Hazırlık
- Cihaz düz ve sabit bir çalışma yüzeyine yerleştirilmelidir.
- Elektrik bağlantısı yapılır ve cihaz açılır.
- Test edilecek O-ring çapı ve malzeme türü belirlenir.
- Cihazda bağlı bulunan konumlandırma aparatları, test parçasına uygun olacak şekilde ayarlanır.
Not: Cihaz, Bareiss’in DigiTest II gibi otomatik sertlik test cihazlarıyla birlikte çalışacak şekilde optimize edilmiştir.
2. O-ring Yerleştirme
- O-ring, yerleştirme tablasına dikkatlice yerleştirilir.
- Tablanın merkezine gelecek şekilde hizalanır.
- Sistemde bulunan destek pimleri ve sabitleme yuvaları, O-ring'in kaymadan yerinde durmasını sağlar.
3. Otomatik Konumlandırma Başlatma
- Cihaz kontrol paneli üzerinden uygun test programı veya ölçüm ayarı seçilir.
- "Başlat" komutu verildiğinde cihaz:
- O-ring’i dijital motorlar yardımıyla merkezler.
- Yatay ve dikey eksende pozisyon düzeltmeleri yapar.
- Ölçüm alanına hizalar ve sabitler.
* Sistem, her parça için aynı konumlandırmayı sağlayarak operatör hatasını ortadan kaldırır.
4. Sertlik Testine Hazırlık
- Konumlandırma tamamlandığında, cihaz sertlik testi için “hazır” durumuna geçer.
- Bağlı olduğu DigiTest II cihazı ile sertlik ölçüm işlemi başlatılır.
- Bu süreçte herhangi bir manuel yerleştirme veya düzeltme gerekmez.
5. Seri Testlerde Süreç Tekrarı
- Test edilen parça çıkarılır.
- Yeni O-ring yerleştirilerek işlem tekrar edilir.
- Bu sayede yüksek hacimli test işlemleri operatör bağımsız olarak sürdürülebilir.
6. Bakım ve Temizlik
- Gün sonunda test tablası ve sabitleme alanları temizlenmelidir.
- Toz ve partiküller, yumuşak bir fırça veya kuru hava ile temizlenebilir.
- Hareketli parçalar periyodik olarak Bareiss teknik servisi tarafından yağlanmalıdır.
✅ İpuçları ve Dikkat Edilmesi Gerekenler
- Farklı boyutlardaki O-ring’ler için ayarlanabilir destek pimleri kullanılmalıdır.
- Cihaz kullanımı sırasında fiziksel müdahalede bulunulmamalıdır.
- Konumlandırma hatası fark edilirse, sistem durdurulup yeniden başlatılmalıdır.

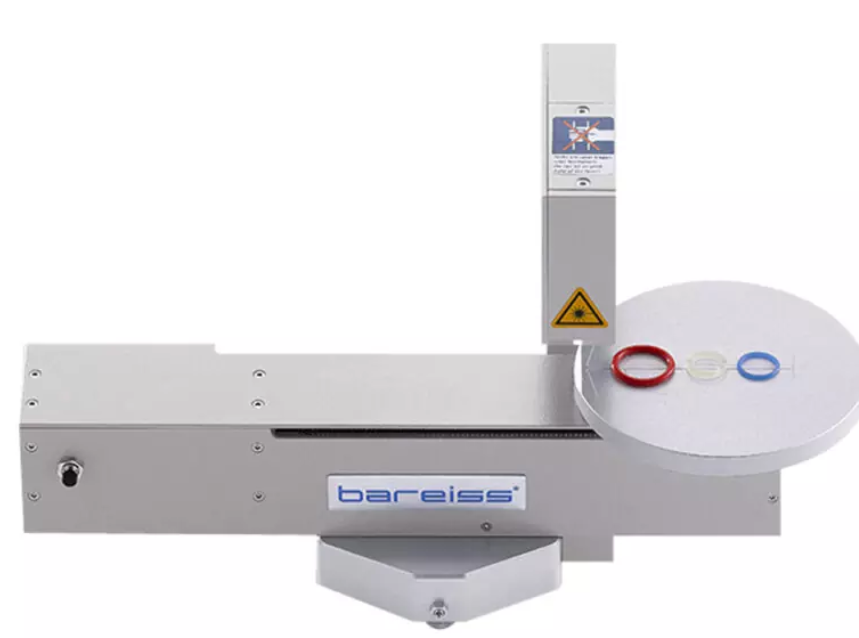

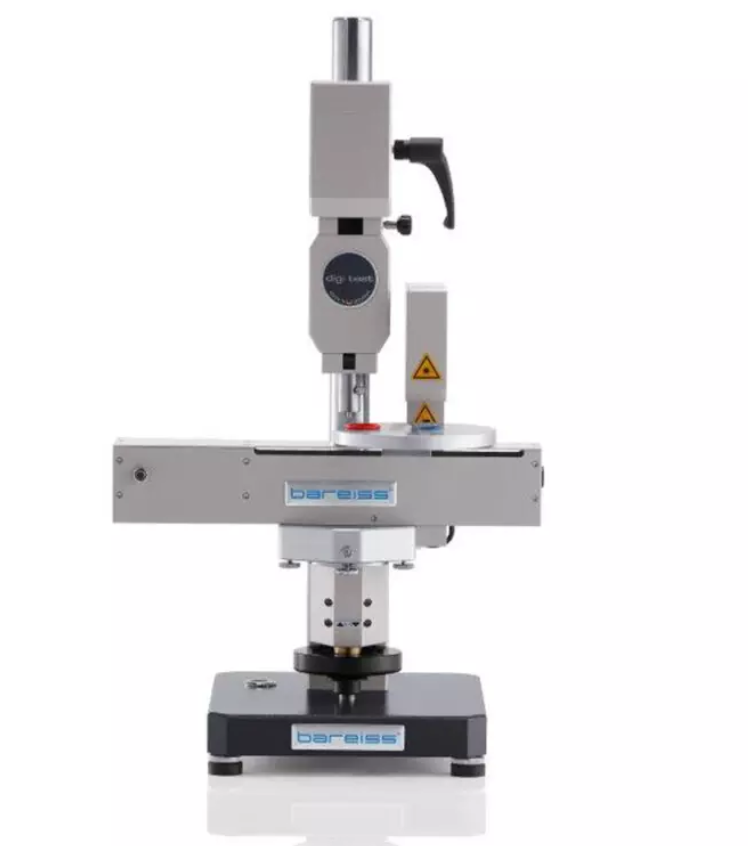

Bareiss BAROFIX 4 | Otomatik O-ring Konumlandırma Cihazı Ürün Görseli
