Mitutoyo Hardmatic HH-V400 810-306 Taşınabilir Leeb Sertlik Ölçüm Cihazı

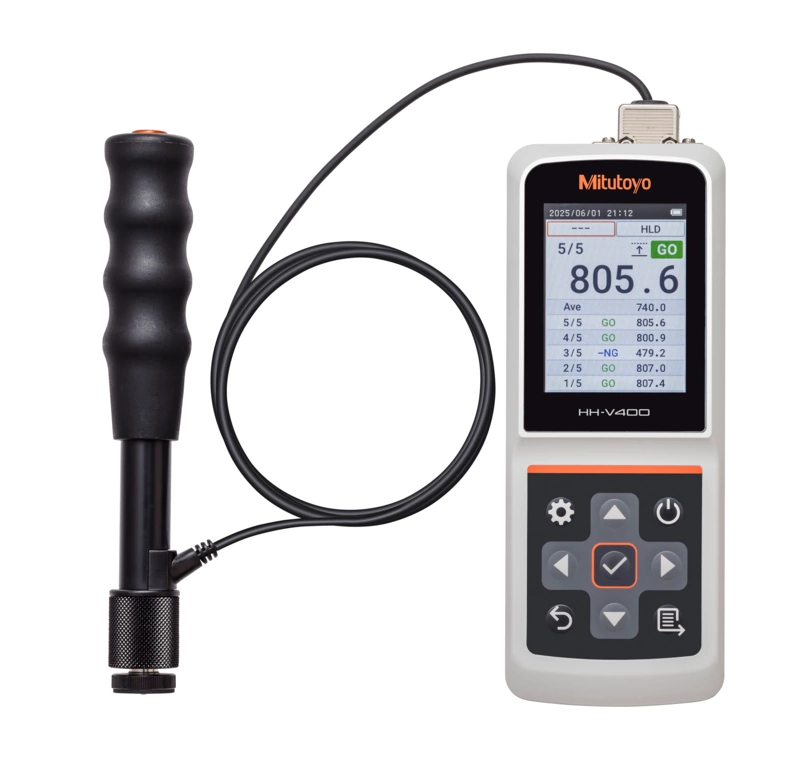

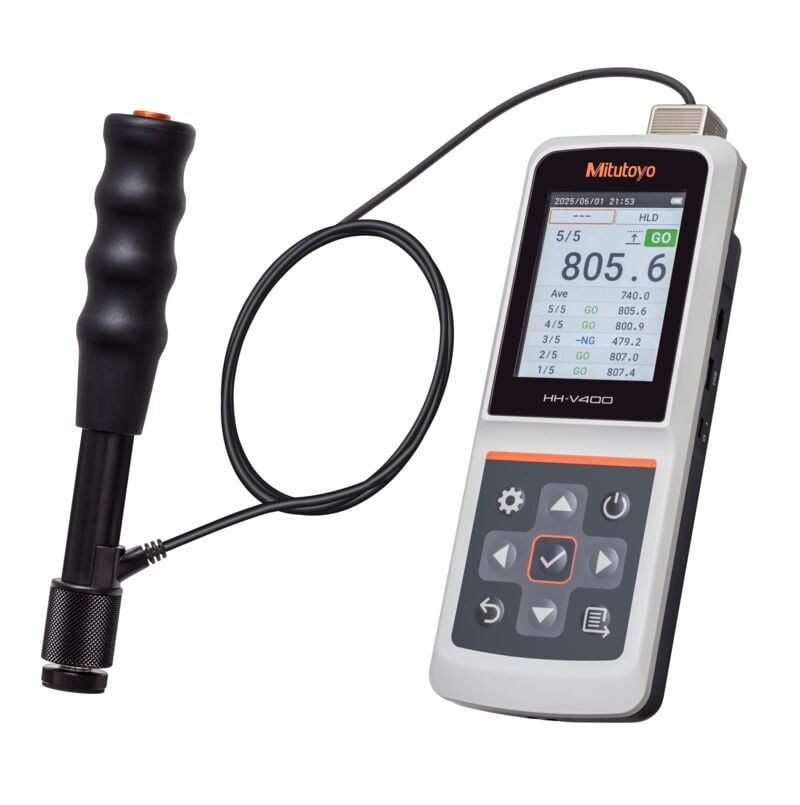

 Mitutoyo Hardmatic HH-V400 810-306, metal malzemelerin yüzey sertliğini hızlı ve tahribatsız şekilde ölçmek için geliştirilmiş, taşınabilir tip bir Leeb sertlik ölçüm cihazıdır. Kompakt yapısı, otomatik açı düzeltme fonksiyonu ve farklı sertlik ölçeklerine dönüşüm yapabilmesi sayesinde üretim sahasında, kalite kontrol uygulamalarında ve bakım çalışmalarında pratik kullanım sunar.

 Cihaz, temel olarak HLD (Leeb) sertlik ölçeğinde 100,0–999,9 HLD aralığında ölçüm yapar. Ölçüm sonuçları malzeme ve dönüşüm koşullarına bağlı olarak Vickers (HV), Brinell (HB), Rockwell C (HRC), Rockwell B (HRB), Shore (HS) ve çekme dayanımı (MPa) gibi farklı değerlere dönüştürülebilir.

Mitutoyo HH-V400 810-306 Özellikleri

• Leeb sertlik ölçüm yöntemi

• 100,0–999,9 HLD ölçüm aralığı

• Otomatik ölçüm açısı düzeltme

• Her yönde ölçüm yapabilme

• 1800 ölçüm sonucuna kadar veri hafızası

• 100 adede kadar kontrol grubu oluşturabilme

• İstatistiksel analiz fonksiyonu

• Kabul/red değerlendirme fonksiyonu

• Offset ayarı

• Otomatik kapanma

• Eco mod

• Renkli LCD ekran

• Şarj edilebilir dahili batarya

• Standart D tipi dedektör

• Karbür bilyeli darbe ucu

Mitutoyo'nun teknik dokümanlarına göre cihaz, minimum 5 mm kalınlığa ve minimum 5 kg kütleye sahip numunelerde kullanılmak üzere tasarlanmıştır. Ölçüm noktası numune kenarından en az 5 mm, diğer ölçüm noktalarından ise en az 3 mm uzaklıkta olmalıdır. Yüzey pürüzlülüğünün Ra 2,0 veya daha düşük olması tavsiye edilmektedir.

Ölçüm Yapılabilen Sertlik Ölçekleri

Mitutoyo HH-V400, HLD değerlerinin farklı sertlik ölçeklerine dönüştürülmesini destekler:

Dönüşüm aralıkları malzeme türüne ve kullanılan dönüşüm yöntemine göre değişebilir.

- Geniş Veri Hafızası

 HH-V400, üretim ve kalite kontrol süreçlerinde yapılan ölçümlerin kayıt altında tutulmasına olanak sağlar. Cihazın hafızasında 1800 adede kadar ölçüm sonucu saklanabilir ve 100 adede kadar kontrol grubu oluşturulabilir.

 İstatistiksel hesaplama fonksiyonu sayesinde ölçüm sonuçlarının değerlendirilmesi kolaylaştırılır. Bu özellik özellikle seri üretimde aynı parçanın veya farklı üretim partilerinin sertlik değerlerinin kontrol edilmesinde avantaj sağlar.

- Otomatik Açı Düzeltme

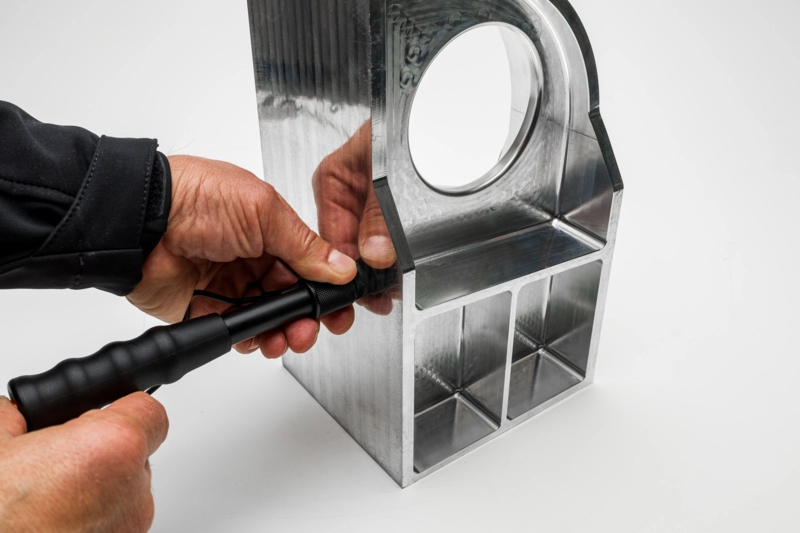

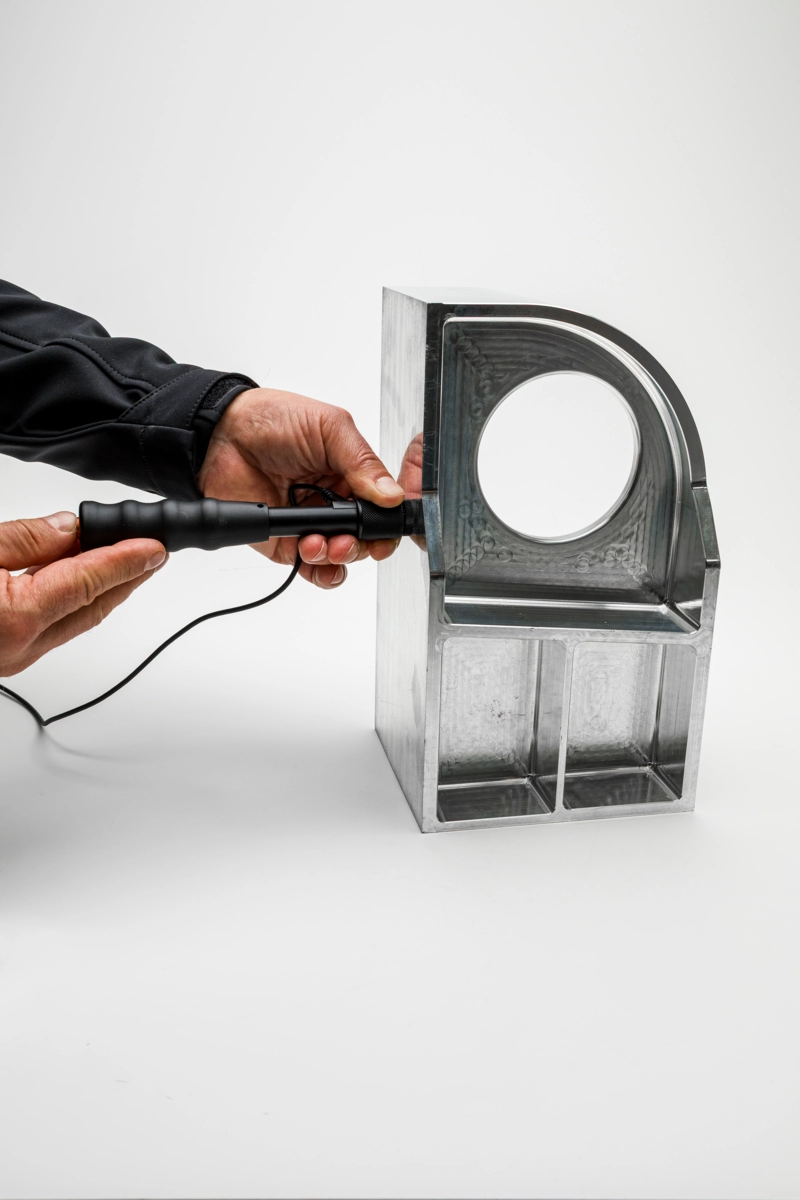

 Mitutoyo HH-V400'ün önemli özelliklerinden biri otomatik açı düzeltme fonksiyonudur. Cihaz, dedektörün ölçüm yönünü algılayarak ölçüm sonucuna gerekli açısal düzeltmeyi uygular.

 Bu sayede farklı yönlerde gerçekleştirilen ölçümlerde kullanım kolaylığı sağlanır. Mitutoyo, cihazın omnidirectional, yani farklı yönlerde ölçüm yapabilecek şekilde tasarlandığını belirtmektedir.

- D Tipi Standart Dedektör

 810-306 kodlu HH-V400 setinde standart olarak D tipi dedektör bulunur. Dedektör, ucunda karbür bilye bulunan darbe mekanizmasına sahiptir.

 HH-V400 platformunda farklı uygulamalar için DC, D+15 ve DL gibi alternatif dedektörler de kullanılabilir. Özellikle boru içleri, dişliler veya ulaşılması zor bölgeler gibi özel uygulamalarda uygun dedektör seçimi yapılabilir.

Kullanım Alanları

 Mitutoyo Hardmatic HH-V400 810-306;

• Metal parçaların sertlik kontrolünde,

• Isıl işlem sonrası sertlik kontrolünde,

• Üretim kalite kontrolünde,

• Makine ve ekipman bakımında,

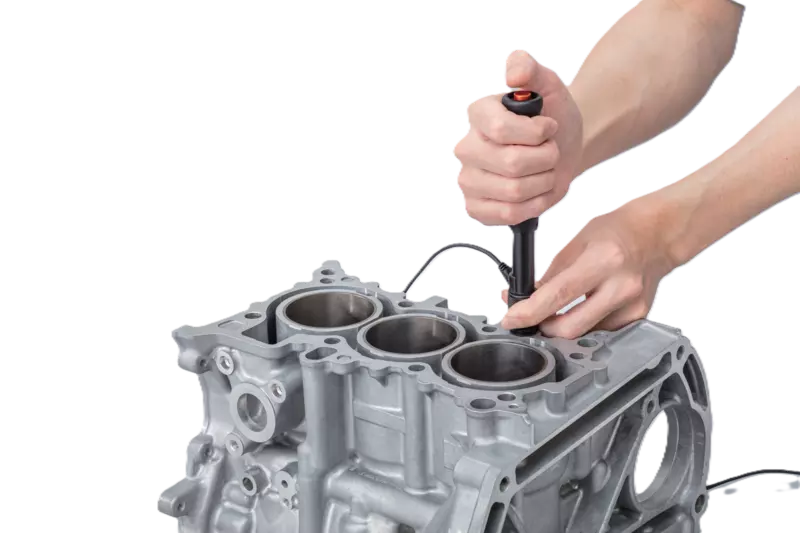

• Büyük ve ağır parçaların sahada kontrolünde,

• Çelik parçaların kontrolünde,

• Döküm parçaların sertlik kontrolünde,

• Alüminyum ve diğer metal malzemelerin kontrolünde,

• Kaynaklı parçaların kontrolünde,

• Kalite laboratuvarlarında,

• Servis ve bakım uygulamalarında

kullanılabilir.

Taşınabilir yapısı sayesinde büyük veya laboratuvara taşınması zor parçaların yerinde kontrol edilmesini kolaylaştırır.

Mitutoyo HH-V400 810-306 Teknik Özellikleri

Not: Sertlik ölçekleri arasındaki dönüşüm aralıkları malzeme türüne göre değişebilir. HH-V400, belirtilen ölçüm değerlerini Leeb sertlik ölçeği üzerinden garanti eder; diğer sertlik ölçeklerine dönüştürülen değerler referans değerlerdir.

Standart Teslimat İçeriği

Mitutoyo HH-V400 810-306 setinde standart olarak;

• HH-V400 ekran ünitesi

• D tipi dedektör

• AC adaptör

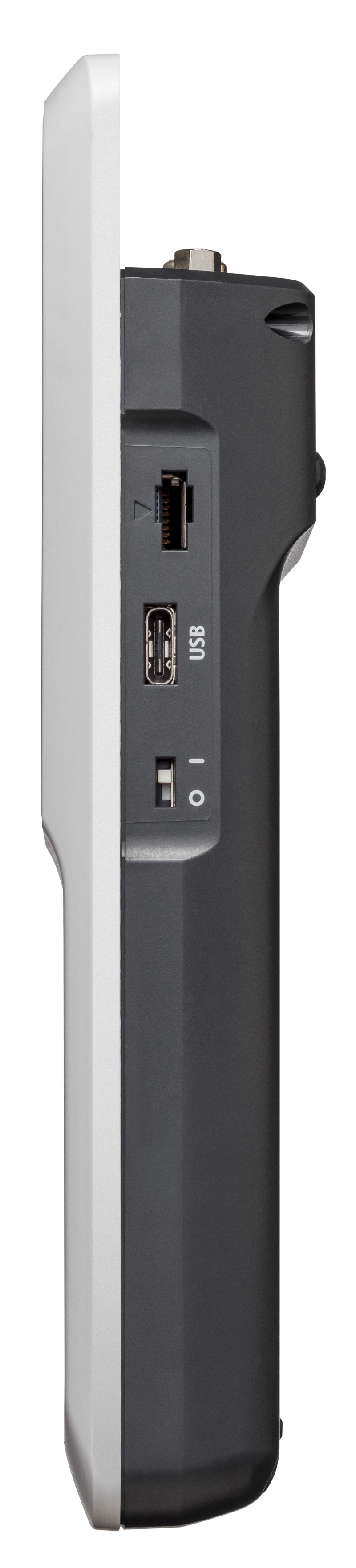

• USB 2.0 Type A-C kablosu

• Sap / tutma aparatı

• Ø14 mm küçük destek halkası

• Yıldız tornavida

• Taşıma ve saklama kutusu

• Hızlı başlangıç kılavuzu

• Kullanım kılavuzu

bulunmaktadır.

Neden Mitutoyo HH-V400?

 Mitutoyo HH-V400 810-306, klasik sabit sertlik test cihazlarının aksine parçanın laboratuvara taşınmasını gerektirmeden sahada ölçüm yapılmasına olanak sağlayan taşınabilir bir sertlik test cihazıdır.

 Özellikle büyük, ağır veya makine üzerinden sökülmesi zor metal parçaların sertlik kontrolünde önemli avantaj sağlar. Otomatik açı düzeltme, geniş veri hafızası, farklı sertlik ölçeklerine dönüşüm ve istatistiksel değerlendirme fonksiyonları cihazı profesyonel kalite kontrol uygulamaları için uygun hale getirir.

 Mitutoyo'nun taşınabilir sertlik test cihazları içerisinde HH-V400, modern renkli LCD ekranı ve şarj edilebilir yapısıyla güncel bir çözüm sunmaktadır.

!Önemli Not!

 Sertlik ölçekleri arasındaki dönüşüm sonuçları malzemenin türüne ve ilgili dönüşüm tablolarına bağlıdır. Bu nedenle HLD değerinin HV, HB, HRC, HRB veya diğer ölçeklere dönüştürülmesi doğrudan birebir eşdeğerlik olarak değerlendirilmemelidir.
