Bareiss BaRotation | Otomatik O-ring Sertlik ve Kalınlık Test Cihazı Genel Özellikleri
- Tam Otomasyon: Numune yerleşiminden sonuç kaydına kadar tüm süreç otomatik olarak gerçekleşir.

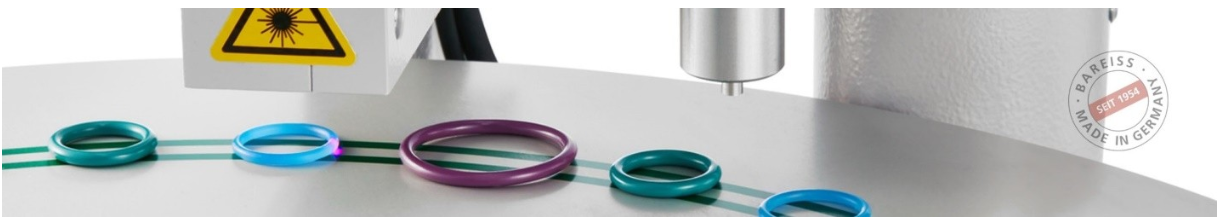

- Lazerle Hassas Konumlama: O-ring’in en yüksek veya orta noktası lazerle tespit edilerek ölçüm gerçekleştirilir.
- Döner Tabla Sistemi: Birden fazla numunenin sıralı olarak test edilmesini sağlayan otomatik turntable sistemi.
- Çift Ölçüm – Sertlik & Kalınlık: Hem Shore A/M sertlik ölçümü hem de malzeme kalınlığı tespiti tek sistemde.
- Hızlı Üretim Uygunluğu: Seri üretim yapan firmalar için zaman ve iş gücü tasarrufu sağlar.
- Yazılım Entegrasyonu: BareissOne yazılımı ile test sonuçları detaylı şekilde analiz edilebilir ve raporlanabilir.
- Uluslararası Standartlara Uyum: DIN, ASTM ve ISO sertlik standartlarına tam uyumludur.
Kullanım Alanları
- Otomotiv sektörü: Sızdırmazlık amaçlı O-ring üretimi ve kalite kontrolü
- Medikal ürünler: İnce cidarlı elastomer parçalarda kalite kontrol
- Kauçuk endüstrisi: Elastomerik malzemelerin sistematik sertlik ve kalınlık ölçümü
- Savunma sanayii: Kritik bağlantı elemanlarının dayanım analizi
- Laboratuvarlar ve Ar-Ge merkezleri
Bareiss BaRotation | Otomatik O-ring Sertlik ve Kalınlık Test Cihazı Teknik Özellikleri
| Özellik | Açıklama |
|---|---|
| Model | BaRotation |
| Ölçüm Tipleri | Shore A / Shore M / Kalınlık |
| Ölçüm Türü | Tam Otomatik – Lazer Pozisyonlama + Döner Tabla |
| Malzeme Türü | Elastomer, kauçuk, ince cidarlı O-ringler |
| Pozisyonlama Sistemi | Yüksek performanslı lazer modülü ile otomatik merkezleme |
| Numune Sayısı | Çoklu numune ölçümü (batch test) |
| Uygulama Alanı | Yumuşak elastomerler, ince duvarlı O-ringler, deformasyon hassas malzemeler |
| Kalınlık Ölçümü | En yüksek noktadan lazerli hassas tespit |
| Veri Aktarımı | RS-232, USB |
| Yazılım Uyumu | BareissOne |
| Standartlar | DIN ISO 48, ASTM D2240, ISO 7619 |

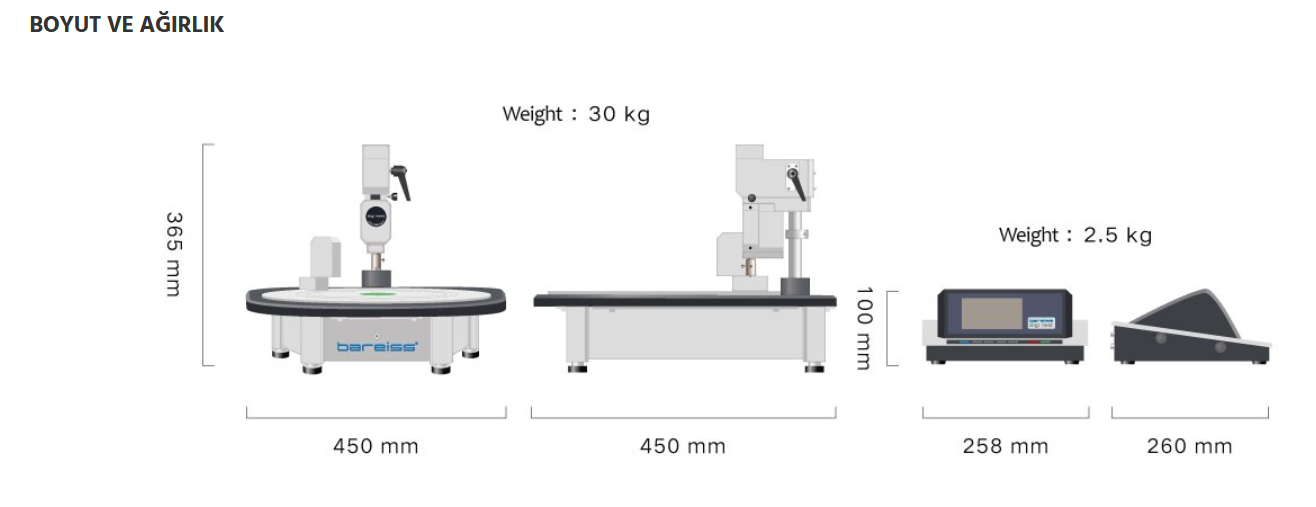

| Cihaz Tipi | Masaüstü, tam otomatik sistem |
Bareiss BaRotation | Otomatik O-ring Sertlik ve Kalınlık Test Cihazı Sıkça Sorulan Sorular
1. BaRotation hangi malzemeleri test eder?
Yumuşak elastomerler, O-ring’ler, ince cidarlı kauçuk malzemeler gibi hassas deformasyonlara sahip ürünler için uygundur.
2. Aynı anda kaç numune test edilebilir?
Döner tabla sayesinde çoklu numune testleri ardışık olarak otomatik şekilde yapılabilir.
3. Sadece sertlik mi ölçer?
Hayır. BaRotation, hem sertlik hem de kalınlık ölçümlerini aynı test döngüsünde gerçekleştirir.
4. Lazer modül ne işe yarar?
Lazer, O-ring’in orta noktasını veya en yüksek noktasını algılayarak tam konumlandırma sağlar. Bu da doğruluğu artırır.
5. Kalibrasyon nasıl yapılır?
Bareiss tarafından sağlanan sertifikalı kalibrasyon ekipmanları ile kalibrasyon yapılabilir. Jera Elektronik teknik destek sağlar.
Detaylı Kullanım Talimatı – Bareiss IRHD Compact III
Bareiss IRHD Compact III, özellikle ince duvarlı elastomer parçalar için geliştirilmiş, IRHD M ve IRHD N ölçüm metotlarını destekleyen yarı otomatik bir sertlik ölçüm cihazıdır. Cihazın doğru ve güvenli şekilde kullanımı için aşağıdaki adımları takip ediniz:
♦ 1. Cihazın Kurulumu
- Güç bağlantısı yapılır ve sistem açılır.
- Lazer modül kalibrasyonu yapılır (otomatik tanıma mümkündür).
- Yazılım (BareissOne) ile bağlantı sağlanır.
♦ 2. Numunenin Hazırlanması
- O-ring’ler numune tablasına düzgün ve sıralı biçimde yerleştirilir.
- Döner tabla üzerine yerleştirilen O-ring’ler stabil olacak şekilde konumlandırılır.
♦ 3. Otomatik Konumlama ve Kalınlık Ölçümü

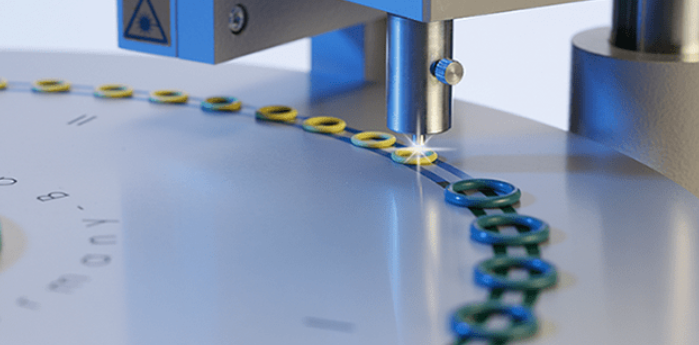

- Lazer modül, her O-ring'in en yüksek noktasını algılar.
- Bu nokta üzerinden dijital kalınlık ölçümü gerçekleştirilir.
♦ 4. Sertlik Testi
- Numune, otomatik olarak test bölgesine taşınır.
- Cihaz belirlenen test metodu (Shore A / M) ile ölçümü başlatır.
- Ölçüm sonunda değer otomatik olarak kaydedilir ve rapora aktarılır.
♦ 5. Veri Kaydı ve Raporlama
- Sonuçlar hem ekran üzerinden hem de BareissOne yazılımı ile bilgisayara aktarılır.
- Grafikler, karşılaştırmalar ve kalite analiz raporları oluşturulabilir.

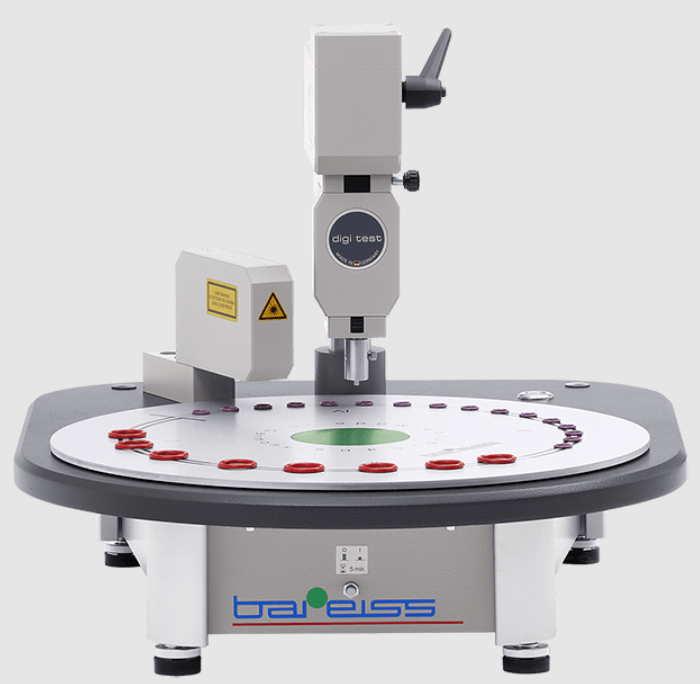

Bareiss BaRotation | Otomatik O-ring Sertlik ve Kalınlık Test Cihazı Ürün Görseli
