Bareiss DIGI-CHAMBER-R | Sıcaklık Kontrollü Sertlik Test Cihazı
Bareiss DIGI-CHAMBER-R | Sıcaklık Kontrollü Sertlik Test Cihazı Genel Özellikleri
-
Geniş Sıcaklık Aralığı: -70°C ile +180°C arasında çalışma kapasitesi, malzemelerin farklı sıcaklıklardaki sertliklerini test etme olanağı sağlar.
-
Büyük Test Hacmi: 200 litrelik paslanmaz çelik iç hacmi, 125 kg'a kadar numune yükünü destekler.
-
Otomatik Numune Tepsisi: Aynı anda 25 numuneye kadar test yapabilen otomatik tepsi sistemi, test süreçlerini hızlandırır.
-
Kullanıcı Dostu Arayüz: 7” dokunmatik ekranı ve çoklu dil desteği ile kolay kullanım sağlar.
-
digiCenter Yazılımı: Kullanıcı yönetimi, test sırası tanımlama, özelleştirilmiş raporlar ve veri ihracatı gibi özelliklerle test süreçlerini optimize eder.
-
Otomotiv Endüstrisi: Araç bileşenlerinin farklı sıcaklıklardaki sertlik ve dayanıklılığını test etmek için idealdir.
-
Lastik Üretimi: Lastik malzemelerinin aşırı sıcaklık koşullarındaki performansını değerlendirmek için kullanılır.
-
Malzeme Araştırma Laboratuvarları: Yeni malzemelerin sıcaklık değişimlerine karşı sertlik özelliklerini analiz etmek için uygundur.
Bareiss DIGI-CHAMBER-R | Sıcaklık Kontrollü Sertlik Test Cihazı Teknik Özellikleri
| Özellik | Değer |
|---|---|
| Test Metodu | Shore A (DIN ISO 48-4, ASTM D 2240), IRHD N (DIN ISO 48-2, ASTM D 1415) |
| Shore A Yay Kuvveti | 8050 mN |
| Shore A Pres Ayak Kuvveti | 1 kg |
| Shore A Pres Ayak Çapı | Ø 18 mm |
| Shore A Batma Derinliği | 2.5 mm |
| IRHD N Başlangıç Yükü | 0.3 N |
| IRHD N Ana Yük | 5.7 N |
| IRHD N Pres Ayak Kuvveti | 8.3 N |
| IRHD N Batma Derinliği | 1.8 mm |
| Sıcaklık Aralığı | -70°C ile +180°C |
| Önerilen Maksimum Sıcaklık | +150°C |
| Sıcaklık Değişim Hızı | ±0.2 K ila ±0.5 K |
| Sıcaklık Homojenliği | ±0.5 K ila ±1.5 K |
| Test Hacmi | Yaklaşık 200 litre |
| Gürültü Seviyesi | 56 dB(A) |
| Soğutucu | R449A (klor içermeyen) |
| Güç Girişi | 100–240 VAC, 50/60 Hz, 12 A |
| Güç Tüketimi | Yaklaşık 1.8 kW |
| Koruma Sınıfı | IP 54 |
| USB Port | USB 3.0 (1 adet) |
| Ethernet | 100/10 Mbit |
| Basınçlı Hava | 4–12 bar (maks. 6 m³/h) – DN 7.2 |
| Numune Geometrisi | O-ring, düz levha, özel şekilli parçalar |
| Numune Tipi | Plaka form – Ø 38 mm / 50 mm (isteğe bağlı) |
| Özellik | Değer | ||
|---|---|---|---|
| Sıcaklık Aralığı | -70°C ila +180°C | ||
| Test Hacmi | 200 litre | ||
| Maksimum Numune Yükü | 125 kg | ||
| Ekran | 7” dokunmatik, çoklu dil destekli | ||
| Yazılım |
|
||
| Soğutma Ünitesi | Hava soğutmalı, SIMPAC kontrollü |
Bareiss DIGI-CHAMBER-R | Sıcaklık Kontrollü Sertlik Test Cihazı Sıkça Sorulan Sorular
1. Hangi test yöntemlerini destekler?
Shore A ve IRHD N sertlik test yöntemlerini destekler.
2. Cihazın sıcaklık kontrol hassasiyeti nedir?
Sıcaklık değişim hızı ±0.2 K ila ±0.5 K arasında olup, sıcaklık homojenliği ±0.5 K ila ±1.5 K arasındadır.
3. Cihazın enerji tüketimi ne kadardır?
Yaklaşık 1.8 kW güç tüketimine sahiptir.
Kullanım Talimatı – Bareiss DIGI-CHAMBER-R
DIGI-CHAMBER-R, elastomer malzemelerin farklı sıcaklık koşullarındaki sertliğini hassas ve tekrarlanabilir şekilde ölçmek için tasarlanmış bir sıcaklık kontrollü test cihazıdır. Test işleminin başarılı olması için aşağıdaki adımlar izlenmelidir:
1. Kurulum ve Hazırlık
-
Cihaz düz, sabit ve havalandırması iyi bir zemine yerleştirilmelidir.
-
Elektrik bağlantısı 100–240 V AC / 50–60 Hz olacak şekilde yapılır.
-
Cihaz açıldığında, ana menüye erişmek için dokunmatik ekran kullanılır.
-
Soğutucu ünitenin çalıştığından ve hava çıkışlarının engellenmediğinden emin olun.
Not: Cihaz kurulumunda teknik servis desteği alınması tavsiye edilir.
2. Numune Hazırlığı ve Yerleştirme
-
Numuneler (O-ring, elastomer disk vb.), standart ölçüm gerekliliklerine göre hazırlanmalıdır.
-

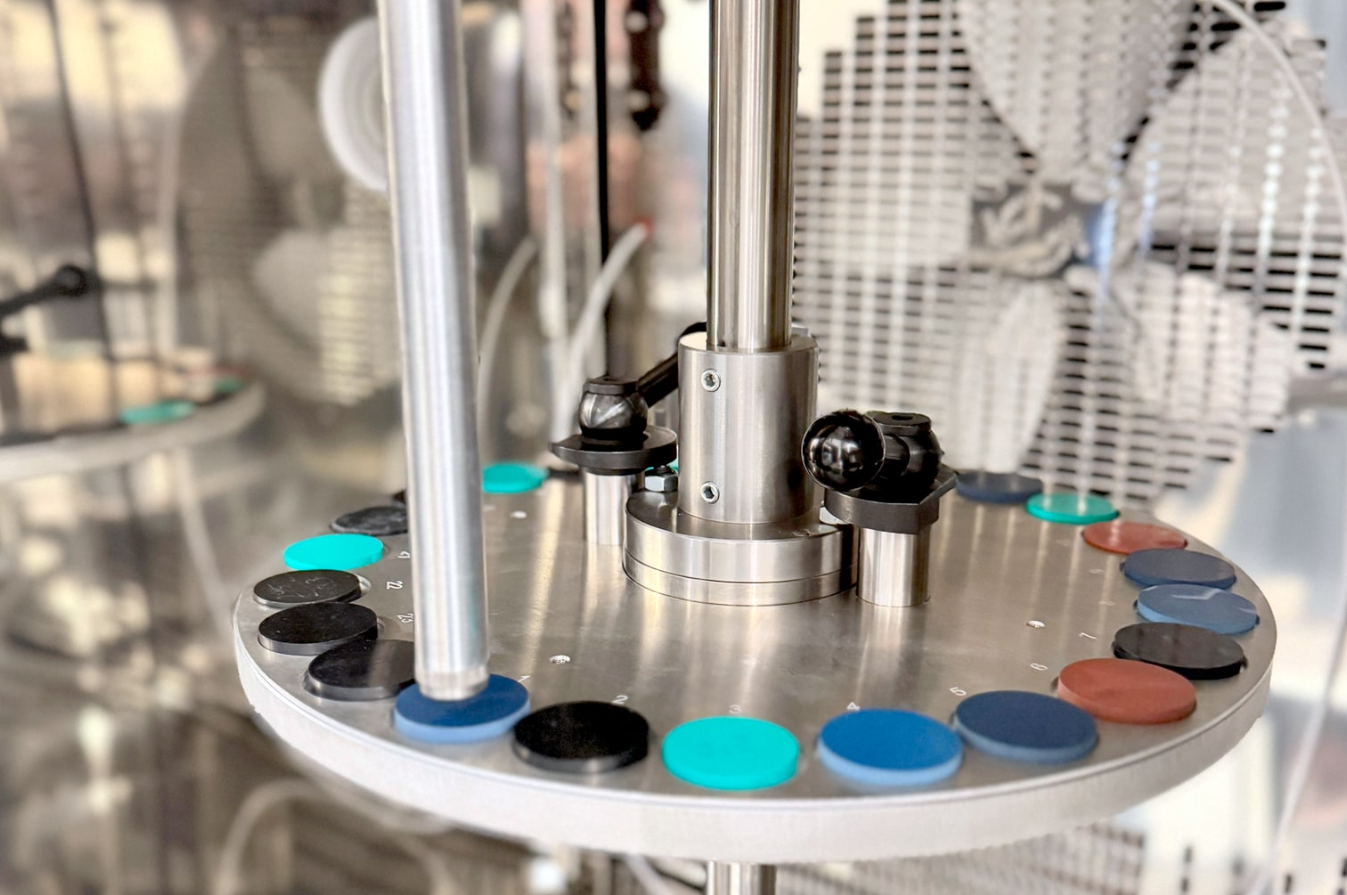

Her bir numune, cihazın içindeki otomatik döner numune tablası üzerindeki bölmelere yerleştirilir.
-
Maksimum 25 adet numune aynı anda teste alınabilir.
-
Numunelerin birbirine temas etmediğinden ve düzgün konumlandığından emin olun.
3. Sıcaklık Ayarı
-
Ana ekrandan hedef sıcaklık değeri seçilir (örn. -20°C, +80°C).
-
Sıcaklık değişim oranı ve kararlılık süresi yazılım üzerinden tanımlanabilir.
-
Soğutma veya ısıtma işlemi sırasında cihaz kapağı kapalı tutulmalıdır.
Tavsiye: Malzemenin sıcaklığa adaptasyonu için 5–10 dakikalık dengeleme süresi bırakılmalıdır.
4. Test Başlatma ve Sertlik Ölçümü
-
Sıcaklık dengelendikten sonra sertlik test cihazı (örneğin Bareiss DigiTest II) entegre edilir.
-
Test, yazılım veya harici kontrol paneli üzerinden başlatılır.
-
Ölçümler sırayla yapılır ve her numune için veriler otomatik olarak kaydedilir.
-
Test tamamlandığında cihaz sesli veya görsel bildirim verir.
5. Veri Kaydı ve Raporlama
-
Test sonuçları dijital olarak saklanır ve USB / RS232 üzerinden dışa aktarılabilir.
-
Cihazla birlikte gelen digiCenter yazılımı sayesinde test raporları PDF, Excel ve CSV formatlarında alınabilir.
-
Kullanıcı yetkilendirmesi ve geçmiş test kayıtları da sistem üzerinden yönetilebilir.
6. Bakım ve Temizlik
-
Test sonrasında iç hazne yumuşak bezle silinerek temizlenmelidir.
-
Soğutma filtresi periyodik olarak kontrol edilmeli ve gerektiğinde değiştirilmelidir.
-
Cihazın dış yüzeyleri nemli bezle silinmelidir. Aşındırıcı kimyasallar kullanılmamalıdır.
-
Yılda bir kez Bareiss teknik servisi tarafından genel bakım ve kalibrasyon yapılması önerilir.
Dikkat Edilmesi Gerekenler
-
Cihaz çalışırken kapağı açmayın. Sıcaklık dengesini bozar ve test sonuçlarını etkiler.
-
Aşırı sıcak veya soğuk değişimleri sırasında içerdeki donanımı korumak için cihazı zorlamayın.
-
Sertlik test cihazı bağlantıları yapılırken tüm kabloların doğru takıldığından emin olun.

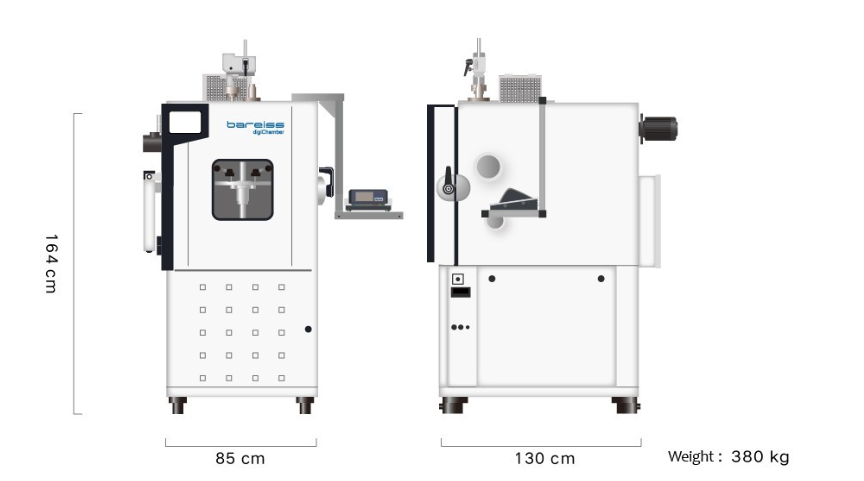

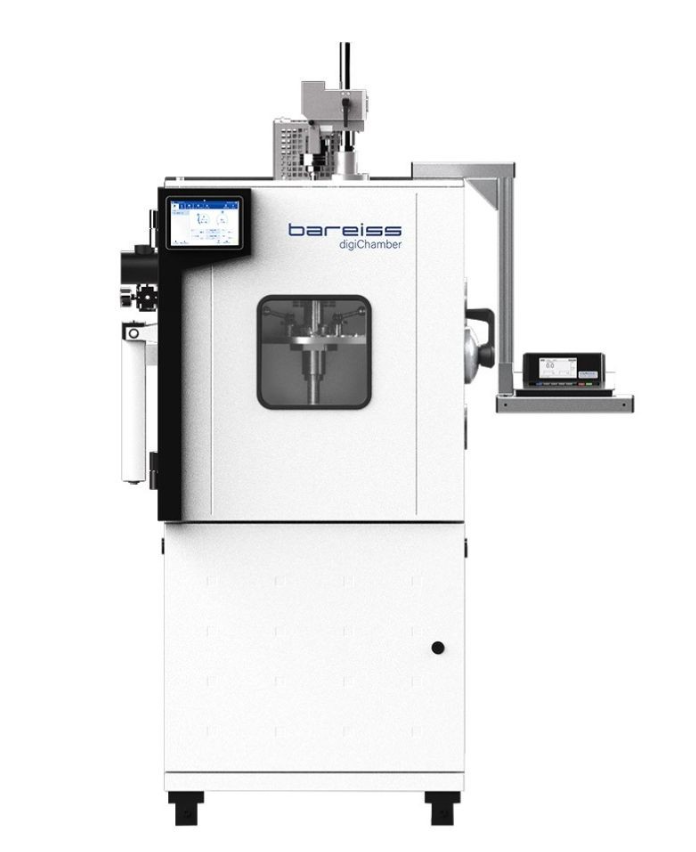

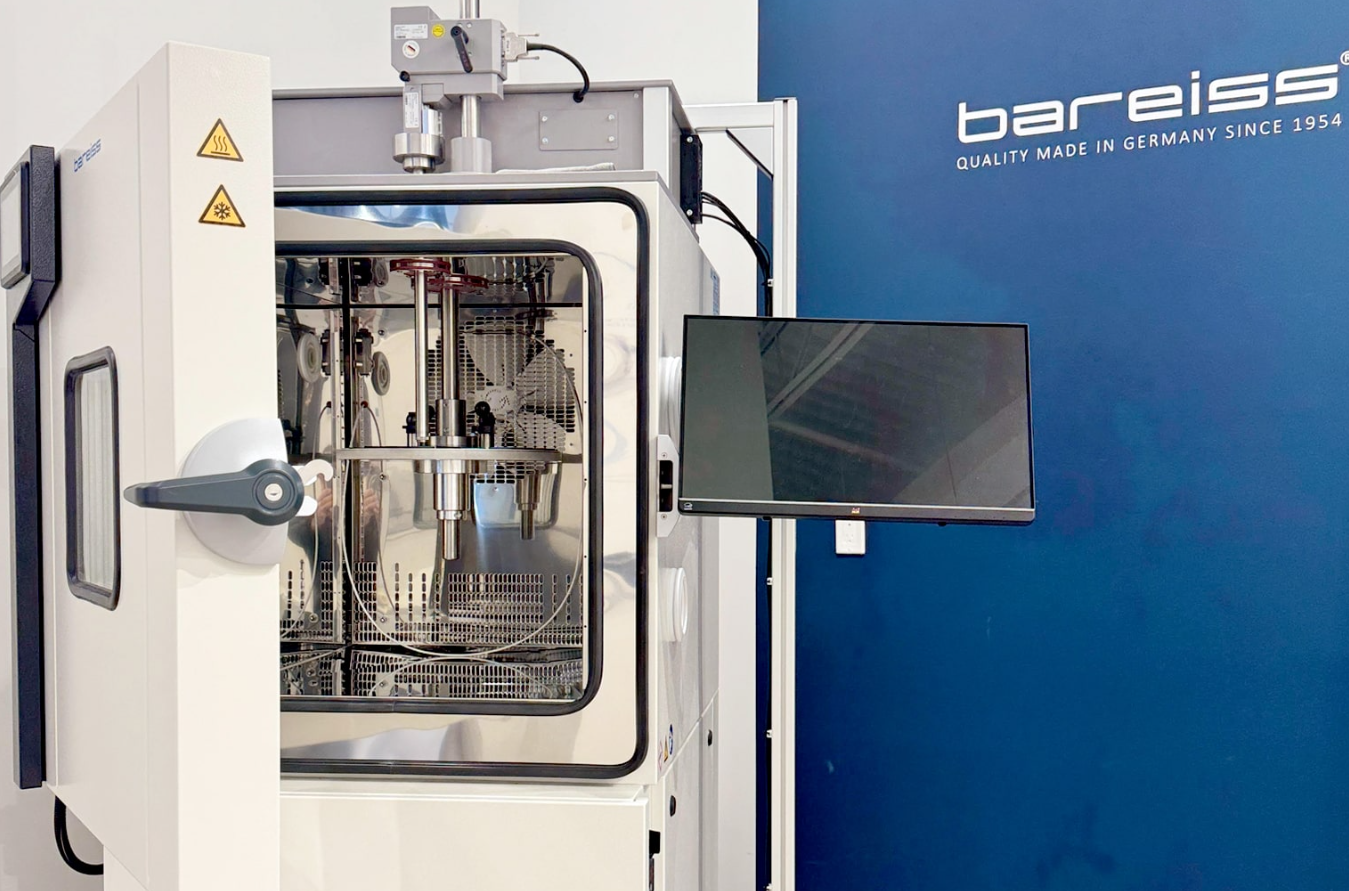

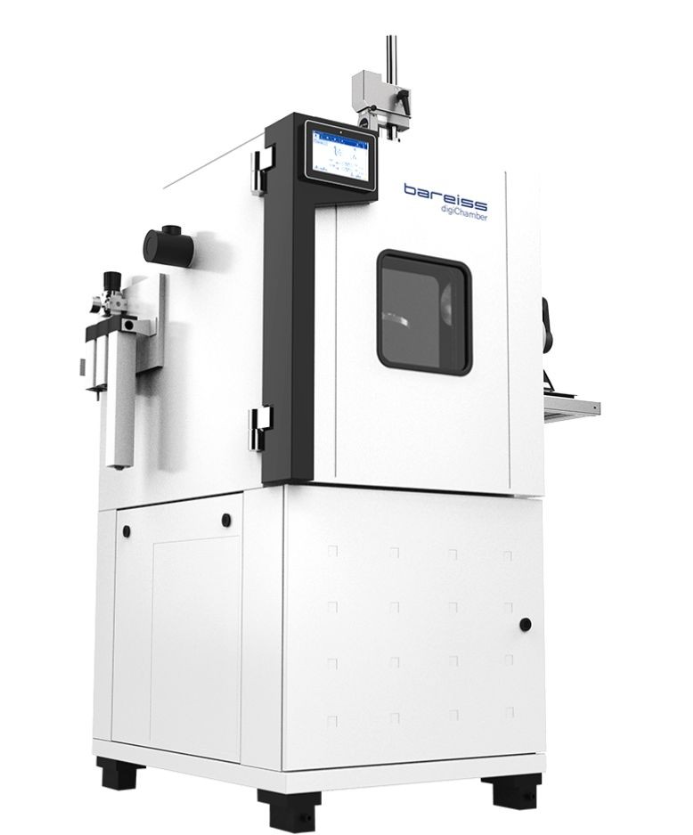

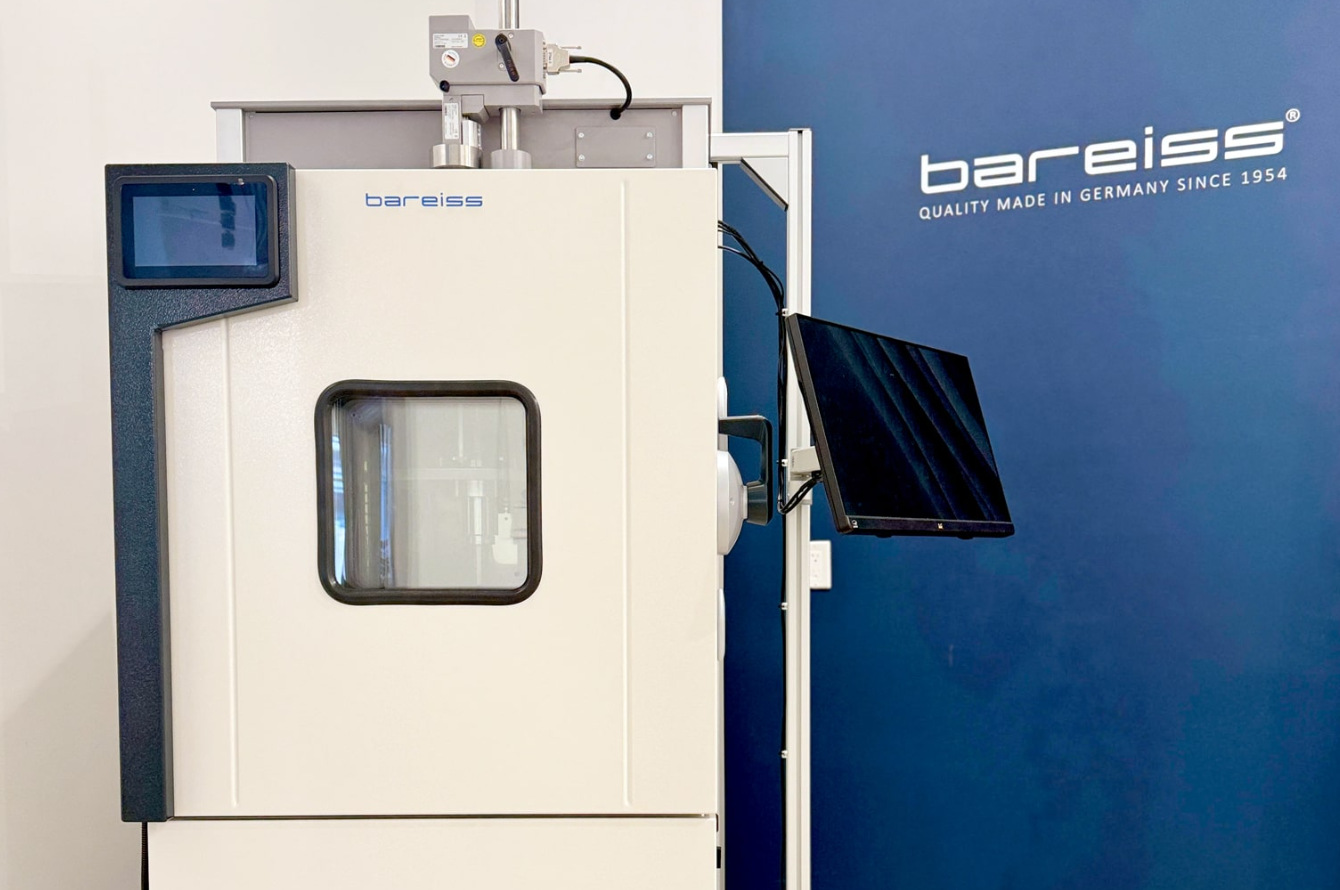

Bareiss DIGI-CHAMBER-R | Sıcaklık Kontrollü Sertlik Test Cihazı Ürün Görseli
