Bareiss DigiTest II | Tam Otomatik Shore ve IRHD Sertlik Test Cihazı
0,00 TL
Bareiss DigiTest II | Tam Otomatik Shore ve IRHD Sertlik Test Cihazı

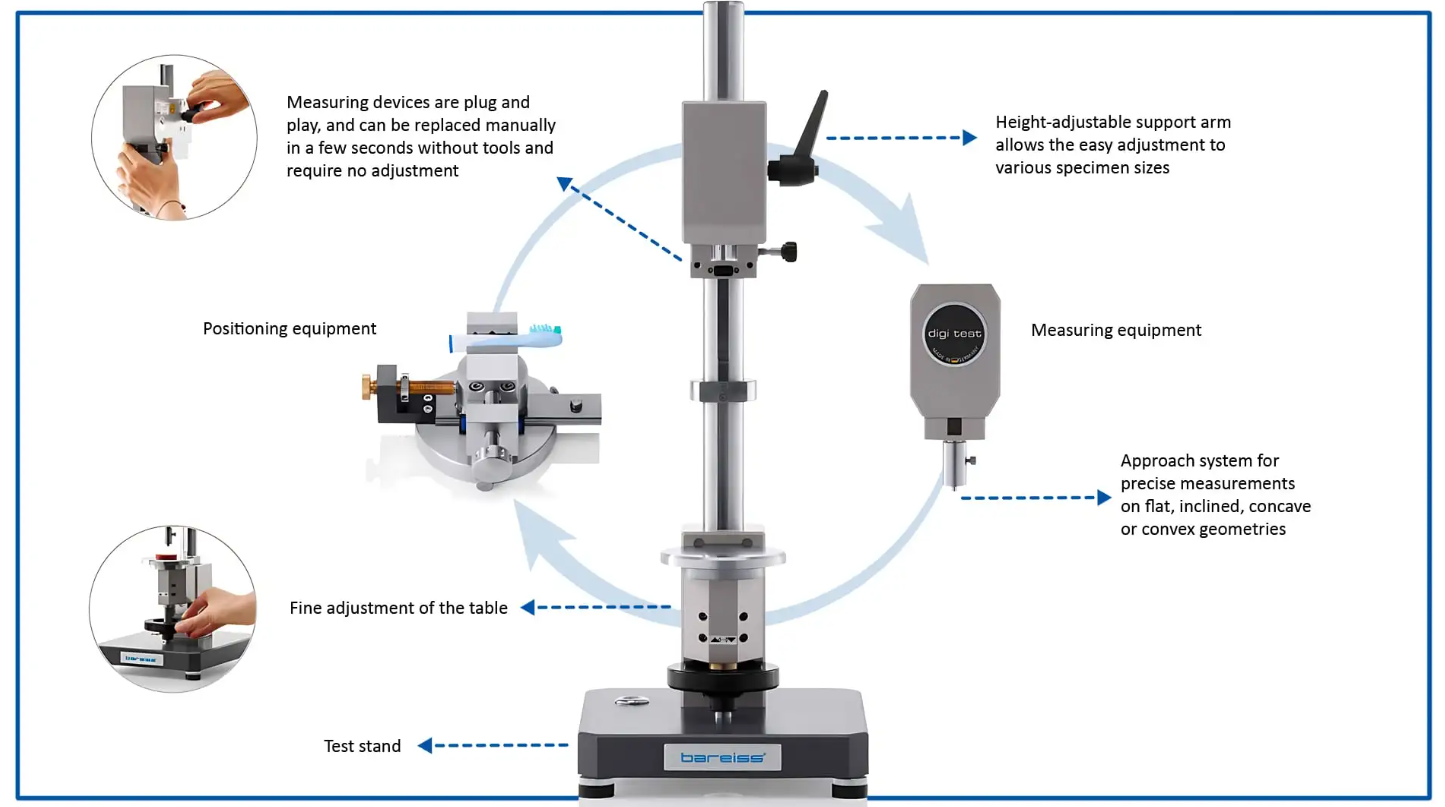

Bareiss DigiTest II, elastomer, polimer ve köpük gibi elastik malzemelerin Shore, IRHD ve VLRH sertlik ölçümlerinde tam otomatik ve yüksek hassasiyetli çözümler sunan modüler bir test sistemidir. Gelişmiş elektronik kontrol ünitesi, yüzey algılama teknolojisi, otomatik pozisyonlama ve çok yönlü prob seçenekleriyle üretim hattına entegre edilebilir. Hem düz hem de eğimli yüzeylerde en doğru sonuçları verir.
Bareiss DigiTest II | Tam Otomatik Shore ve IRHD Sertlik Test Cihazı
- Tam Otomatik Ölçüm: Kullanıcı etkisini minimuma indirir; insan hatasını ortadan kaldırır
- Yüzey Algılama Teknolojisi: Konveks/kavislere uygun ölçüm; standart dışı geometrilerde bile hassas sonuçlar
- Modüler Sistem: Ölçüm yöntemleri, uçlar ve numune aparatları kullanıcı ihtiyacına göre özelleştirilebilir
- Üretim Hattına Entegre Edilebilir: Endüstriyel otomasyon sistemleriyle uyumlu
- Kalibrasyon Uyumlu: DAkkS ve ISO 17025 akreditasyonlu kalibrasyon mümkündür
- Histerezis Fonksiyonu: IRHD ve Micro Shore ölçümlerinde sonuçları destekleyen ileri analiz fonksiyonu
- Yüksek Tekrarlanabilirlik: Aynı koşullarda tekrarlanan testlerde %100 uyumlu sonuçlar
Kullanım Alanları
- Otomotiv endüstrisi (direksiyon, sızdırmazlık elemanları, süngerli iç trim parçaları)
- Savunma sanayii (yüksek performanslı polimerler ve elastomerler)
- Medikal malzemeler (yumuşak elastomer ürünler, silikon)
- Kablo ve conta üretimi
- Plastik ve kauçuk Ar-Ge laboratuvarları
- O-ring ve conta üreticileri

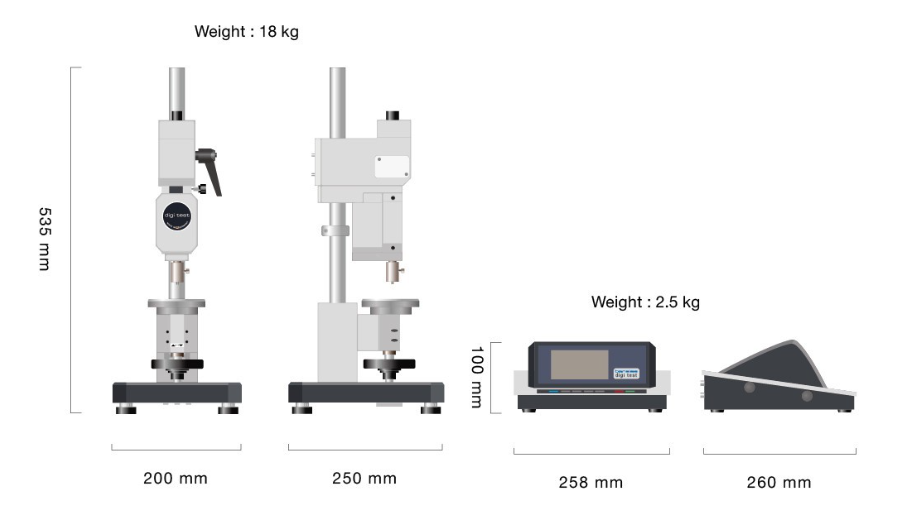

Bareiss DigiTest II | Tam Otomatik Shore ve IRHD Sertlik Test Cihazı Teknik Özellikleri
| Özellik | Açıklama |
|---|---|
| Model | Bareiss DigiTest II |
| Ölçüm Yöntemleri | Shore A, A0, D, B, C, E, 00, 000, 000S, IRHD M/N/H/L, VLRH, Micro Shore A/D |
| Uygulama Alanı | Kauçuk, elastomer, köpük, plastik, O-ring, baskı silindiri, tekstil yüzeyler |
| Test Aralığı | 0 – 100 Shore / IRHD |
| Çözünürlük | 0.1 Shore |
| Yüzey Algılama | Otomatik, konveks/konkav yüzey tanıma |
| Test Yüzeyi Kalınlığı | Min. 4 mm (standartlara göre) |
| Pozisyonlama | Motorlu Z ekseni; otomatik temas tespiti |
| Prob Değişimi | Tak-çalıştır tipi; otomatik tanıma |
| Veri Aktarımı | USB, RS-232, LAN |
| Yazılım Uyumu | BareissOne |
| Standart Uyumları | ASTM D2240, ISO 48-2/3/4, DIN EN ISO 868, NFT 46-003 |
| Güç Beslemesi | 100–240V AC, 50/60 Hz |
| Kalibrasyon | DAkkS ISO 17025 uyumlu, yerinde veya laboratuvar |

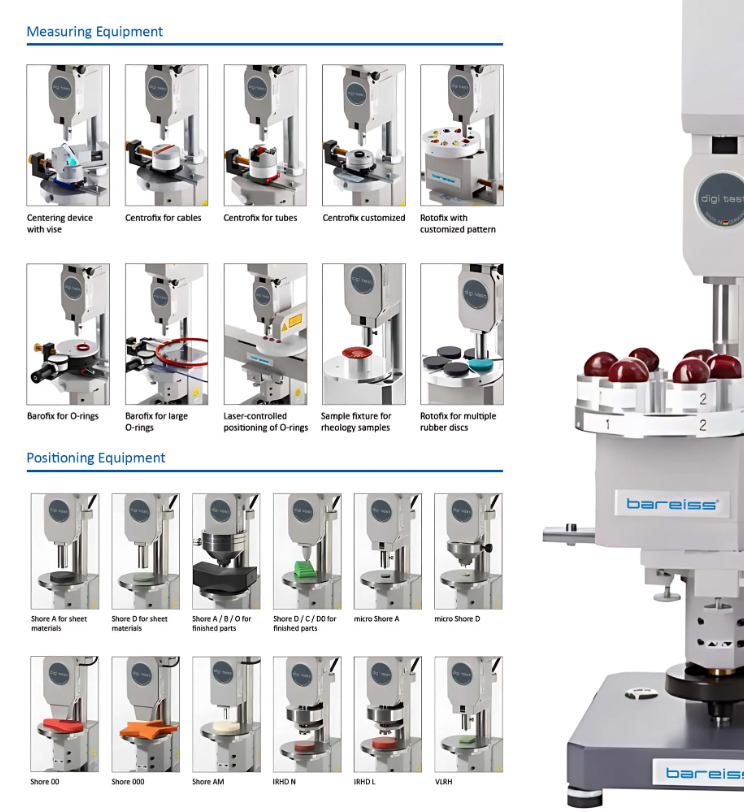

Uygulanabilir Sertlik Test Yöntemleri – Bareiss DigiTest II
| Test Metodu | Uygulama Alanı | Standartlar | Min. Malzeme Kalınlığı [mm] | Mod |
|---|---|---|---|---|
| Shore A | Yumuşak kauçuk, elastomerler, doğal kauçuk, neopren, reçine, PVC, deri, vs. | DIN EN ISO 868, DIN ISO 7619, ASTM D2240, NFT 51-174, BS903 A26 | 4 / 6 | Standard Std. Graph |
| Shore B | Orta sertlikte lastikler, yazıcı ruloları, düz yüzeyler | ASTM D 2240 | 6 | Standard Std. Graph |
| Shore 0 | Orta yumuşak elastikler, tekstil, naylon, orlon, perlon, rayon | ASTM D 2240 | 6 | Standard Std. Graph |
| Shore A0 / E | Yumuşak köpük, deri kaplamalar | DIN ISO 7619, ASTM D 2240 | 6 | Standard Std. Graph |
| M Shore A/B/0 | Mikro ölçekte Shore A uygulamaları | Bareiss Standard | 1.5 | Standard Std. Graph |
| Shore D | Sert plastik, akrilik, polistiren, sert PVC, vinil levha, pres ruloları | DIN EN ISO 868, ASTM D2240, NFT 51-174, BS903 A26 | 4 / 6 | Standard Std. Graph |
| M Shore D/C/D0 | Kalıplı parçalarda Shore D uygulamaları | Bareiss Standard | 1 | Standard Std. Graph |
| Shore C / D0 | Orta sert plastik ve kauçuklar | ASTM D 2240 | 6 | Standard Std. Graph |
| Shore 00 / 000 / 000S | Köpük, sünger, hücresel kauçuk, silikon | ASTM D 2240 | 6 | Standard Std. Graph |
| Shore AM / M | Mikro Shore A, özellikle küçük parça testleri | DIN ISO 7619, ASTM D 2240 | 1.5 | Standard Std. Graph |
| IRHD M | İnce O-ringler, kalıplanmış parçalar, norm plakalar | DIN ISO 48, ASTM D 1415 | 1 | Std. Graph + Hysteresis |
| IRHD H | Sert kauçuk ve Shore D uygulamaları | DIN ISO 48, ASTM D 1415 | 6 | Std. Graph + Hysteresis |
| IRHD N | Yumuşak kauçuk, yüksek elastik plastikler | DIN ISO 48, ASTM | 6 | Std. Graph + Hysteresis |
| IRHD L | Hücresel kauçuk, köpük, silikon | DIN ISO 48, ASTM D 1415 | 10 | Std. Graph + Hysteresis |
| VLRH | Köpük, hücresel kauçuk, silikon | DIN ISO 27588, ISO 48-3 | 2 | Std. Graph + Hysteresis |
*Notlar:
- M ile başlayan test yöntemleri "mikro" ölçüm uygulamaları içindir.
- Hysteresis modu, IRHD ve VLRH gibi testlerde geri dönüş etkisini analiz eder.
- Cihaz, test metoduna göre probu otomatik tanır ve doğru standarda göre konumlandırır.
Test Metodlarına Göre Teknik Parametreler
| Test Metodu | Yay Kuvveti (mN) | İndenter | Ölçüm Mesafesi (mm) | Toplam Ağırlık | Ek Ağırlık |
|---|---|---|---|---|---|
| Shore A | 8050 | 350 | 2.5 | 1 kg | - |
| Shore AM / M | 764 | 300 | 1.25 | 250 g | - |
| Shore E | 8050 | Ø 5 mm | 2.5 | 1 kg | - |
| Shore A0 | 8050 | Ø 5 mm | 2.5 | 1 kg | - |
| Shore L / Lc | 8050 | Ø 5 mm | 2.5 | 1 kg | - |
| Shore D | 44450 | 300 | 2.5 | 5 kg | 250 g + 3.75 kg |
| Shore B | 8050 | 300 | 2.5 | 1 kg | - |
| Shore C | 44450 | 350 | 2.5 | 5 kg | 250 g + 3.75 kg |
| Shore D0 | 44450 | 3/320 | 2.5 | 5 kg | 250 g + 3.75 kg |
| Shore 0 | 8050 | 3/320 | 2.5 | 1 kg | - |
| Shore 00 | 1111 | 3/320 | 2.5 | 400 g | - |
| Shore 000 | 1111 | r = 6.35 mm | 2.5 | 400 g | - |
| Shore 000 S | 1932 | r = 10.7 mm | 5.0 | 400 g | - |
| M Shore A | 108 | 300 | 1.0 | 23.5 g | - |
| M Shore D | 9213 | 300 | 0.5 | 500 g | - |
| IRHD M | 153.3 | Ø 0.4 mm | 0.3 | 235 mN | - |
| IRHD N | 5700 (5.7 N) | Ø 2.5 mm | 1.8 | 8.3 N | - |
| IRHD H | 5700 (5.7 N) | Ø 1.0 mm | 0.44 | 8.3 N | - |
| IRHD L | 5700 (5.7 N) | Ø 5.0 mm | 2.1 | 8.3 N | - |
| VLRH | 100 | Ø 2.5 mm | 1.0 | 235 mN | - |
*Notlar:
- Yay kuvveti, sertlik ölçümünde uygulanan sabit basınç kuvvetidir. Standartlara göre belirlenmiştir.
- İndenter, numuneye temas eden ölçüm ucudur; malzeme ve uç tipi test metoduna göre farklılık gösterir.
- Ek ağırlıklar, özellikle yüksek dirençli malzemelerde doğru temas kuvveti sağlamak için gereklidir.
- IRHD ve VLRH testleri, histerezis değerlerinin ölçümü için özel test döngüleriyle çalışır.
Bareiss DigiTest II | Tam Otomatik Shore ve IRHD Sertlik Test Cihazı Sıkça Sorulan Sorular
1. Hangi yüzey tiplerinde kullanılabilir?
Düz, konveks ve konkav yüzeylerde otomatik algılama ile ölçüm yapabilir.
2. Aynı cihazda farklı sertlik tipleri ölçebilir miyim?
Evet. Shore A, D, B, IRHD ve diğer yöntemlerde test yapılabilir.
Otomotiv, savunma, plastik, elastomer, medikal ve tekstil sektörlerinde yaygın kullanılır.
4.Üretim hattına entegre edilebilir mi?
Evet. PLC bağlantısı ve otomatik çalışma modları ile entegre sistemlerde kullanılabilir.
5. Türkiye’de destek ve kalibrasyon hizmeti mevcut mu?
Evet. Bareiss’in Türkiye'deki tek yetkili distribütörü olan Jera Elektronik, satış sonrası teknik destek ve kalibrasyon hizmeti sunmaktadır.
Kullanım Talimatı
Bareiss DigiTest II cihazı, kullanıcıdan bağımsız tam otomatik test süreciyle, operatör hatalarını ortadan kaldırır ve ISO/ASTM standartlarına tam uyumlu ölçüm yapılmasını sağlar. Aşağıda adım adım kullanım rehberi sunulmuştur:
♦ 1. Cihazın Açılması ve Hazırlanması
- Cihazın güç kablosu ve veri bağlantıları kontrol edilerek fişe takılır.
- Arayüz ekranı üzerinden sistem başlatılır ve test birimi (test standı + elektronik kontrol ünitesi) otomatik olarak kalibrasyon öncesi konuma gelir.
- Yazılım (BareissOne) varsa bilgisayar üzerinden başlatılır.
♦ 2. Test Tipi ve Prob Seçimi
- Cihazın ön panelinden veya yazılım üzerinden ölçüm türü seçilir:

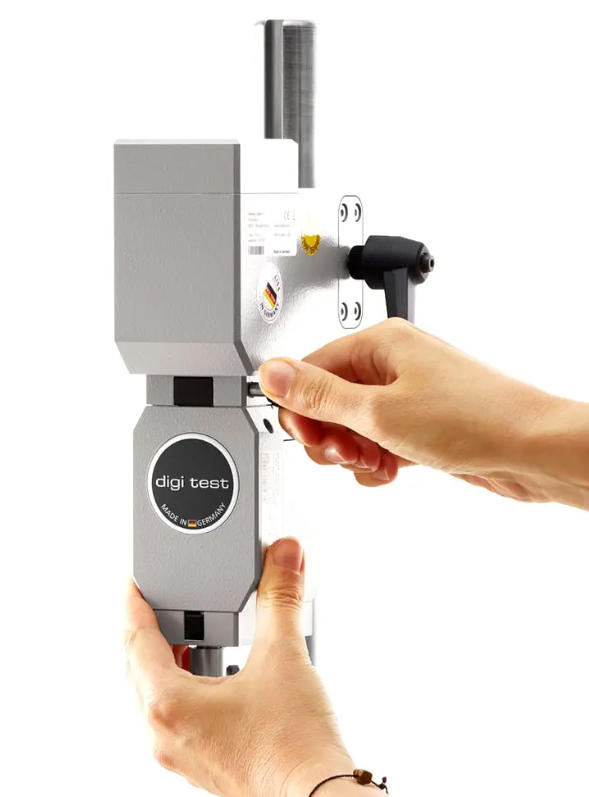

Örneğin: Shore A, Shore D, IRHD M, IRHD N, VLRH vb. - Teste uygun prob ucu (ölçüm başlığı) manyetik olarak takılır.
- Cihaz probu otomatik olarak tanır ve yazılımda doğrular.

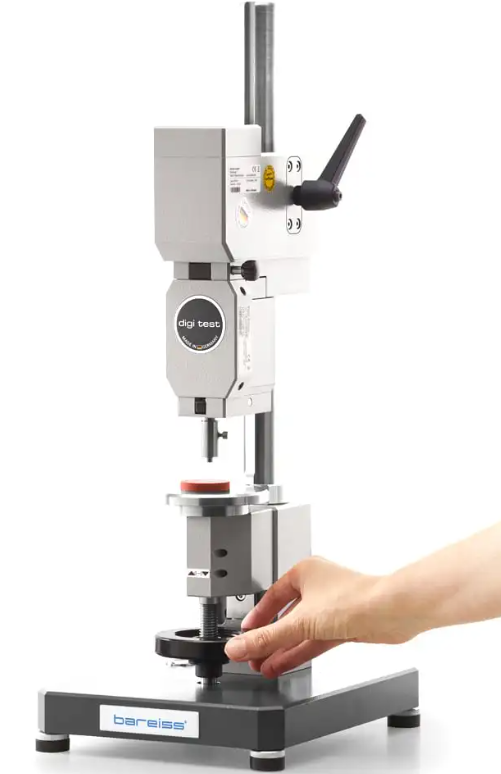

♦ 3. Numune Yerleşimi
- Numune (örneğin O-ring, elastomer parça, sünger, plastik numune) test tablasına dikkatlice yerleştirilir.
- Numunenin altı ve çevresi ölçüm boyunca sabit kalacak şekilde hizalanır.
- Gerekiyorsa destek aparatı kullanılarak konum sabitlemesi yapılır.
♦ 4. Otomatik Yüzey Algılama ve Konumlandırma
- Başlat komutuyla birlikte Z ekseni otomatik olarak hareket eder.
- Cihaz, numunenin yüzeyini algılar ve temas noktasına hassas konumlama yapar.
- Bu esnada kullanıcı herhangi bir fiziksel müdahalede bulunmaz.
♦ 5. Testin Başlatılması ve Ölçüm
- Cihaz, belirlenen temas kuvvetini uygulayarak ölçüm işlemini başlatır.
- Shore veya IRHD standartlarına göre belirlenen süre boyunca (örneğin 3 saniye) temas devam eder.
- Süre sonunda ölçüm otomatik olarak tamamlanır.
♦ 6. Ölçüm Değerinin Görüntülenmesi ve Kaydedilmesi
- Test sonucu dijital ekranda ve/veya BareissOne yazılımında görüntülenir.
- Ölçüm değeri otomatik olarak dahili hafızaya (300 veri kapasitesi) kaydedilir.
- İsteğe bağlı olarak veri dışa aktarılabilir.
♦ 7. Sonuçların Raporlanması
- Ölçüm sonuçları yazılım üzerinden .csv veya .pdf formatında raporlanabilir.
- Kalite kontrol dokümantasyonu için tüm ölçümler tarih/saat ile birlikte saklanır.
♦ 8. Cihazın Kapatılması ve Güvenli Koruma
- Günlük ölçümler tamamlandıktan sonra cihazın ekranından güvenli kapatma işlemi başlatılır.
- Prob ucu çıkarılır ve koruyucu başlık takılır.
- Cihaz kapalı konuma alınır ve toz koruma örtüsü yerleştirilir.
⇒ Dikkat Edilmesi Gerekenler
- Ölçüm yapılacak yüzey temiz, kuru ve düz olmalıdır.
- Cihaz yalnızca eğitilmiş personel tarafından kullanılmalıdır.
- Her prob değişiminde cihaz otomatik tanıma ve sıfırlama yapmalıdır.
- Kalibrasyon periyotlarına dikkat edilmeli, gerekiyorsa Bareiss veya Jera Elektronik teknik servisine başvurulmalıdır.

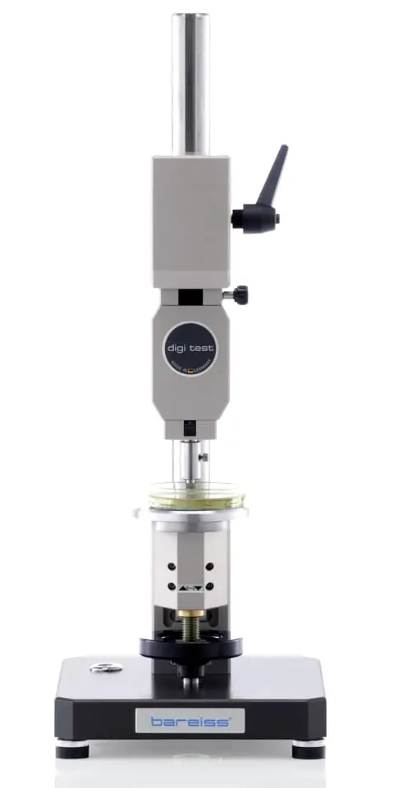

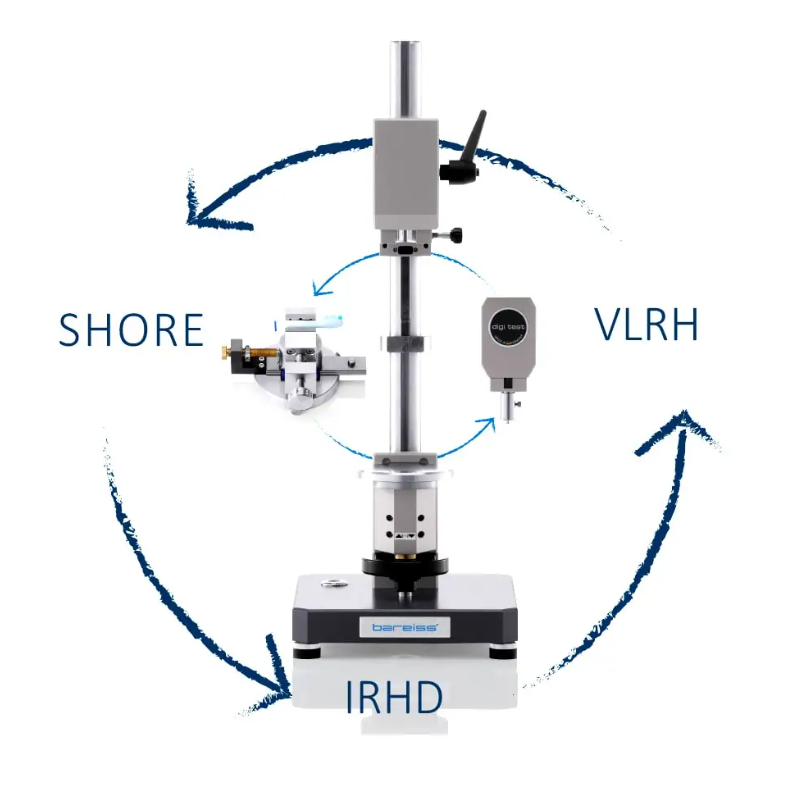

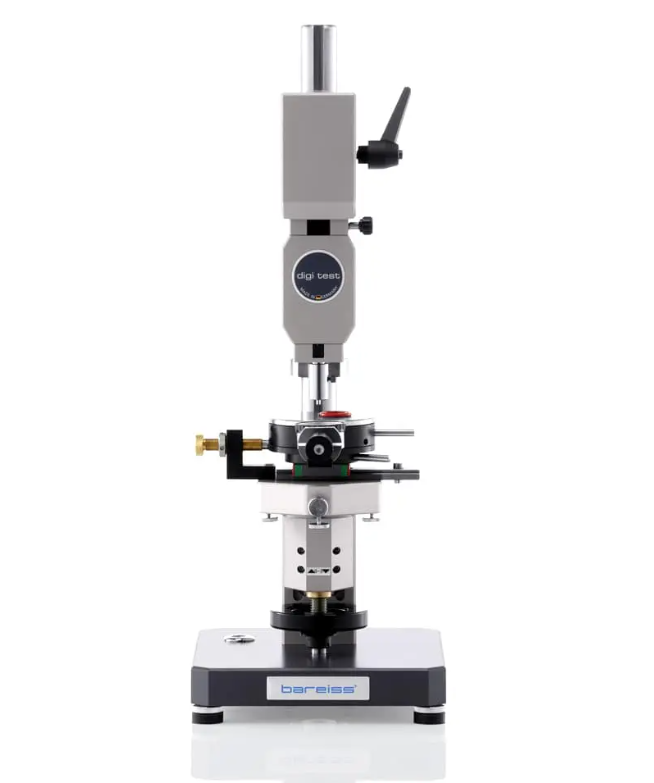

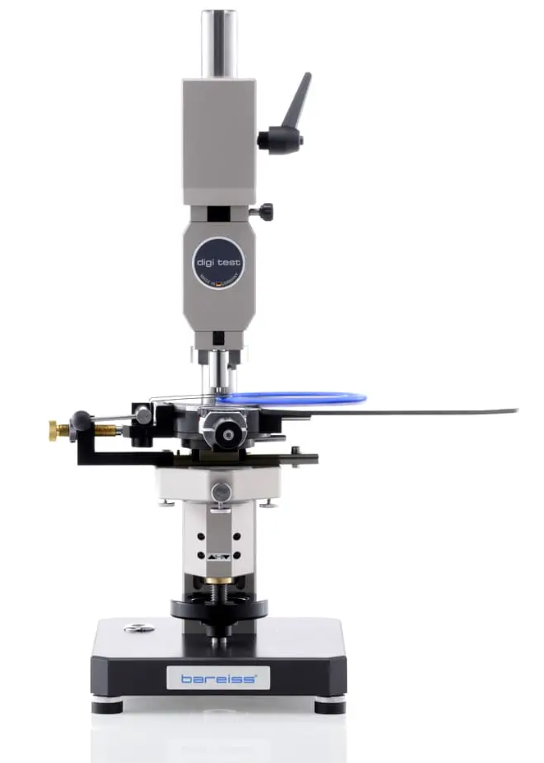

Bareiss DigiTest II | Tam Otomatik Shore ve IRHD Sertlik Test Cihazı Ürün Görseli
